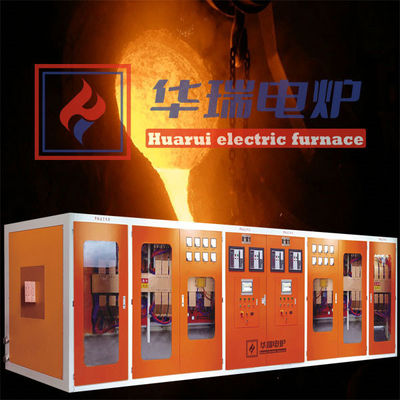

China nuevo tipo de accesorios IGBT del sistema de horno de fusión por inducción (tercera generación)
El horno eléctrico de doble unidad IGBT de nueva generación está actualmente homologado como el horno de frecuencia media con mayor ahorro energético.puede ahorrar un 5% más de consumo de energía que el horno con conexión en serie de tipo tiristor porque rechaza el inductor de conmutación de corriente dentro del horno eléctrico de inversión de tiristor.
Para el horno eléctrico de frecuencia media de módulo IGBT de Huarui, una placa de accionamiento impulsa un módulo.asegurando que su fiabilidad es mucho mayor que la de los hornos de frecuencia media IGBT de tubo único anterioresIncluso si el cortocircuito, la ignición, la penetración de acero o la rotura del cable de agua debido a la quema ocurren en el horno, el IGBT no puede dañarse más.Resolviendo el problema de que todos los módulos IGBT de tipo transistor único viejo se dañaron si una parte está dañada , por lo que se reducen en gran medida los costes de mantenimiento.
Tiene muchas ventajas, como una gran durabilidad, bajo ruido de funcionamiento, alta capacidad de sobrecarga, no hay requisitos especiales para el entorno de trabajo, operación sencilla y bajo costo de mantenimiento.
Características técnicas
1.IGBT es un complejo de transistor de potencia (GTR) y transistor de efecto de potencia (MOSFET), combina las ventajas de GTR y SFT, por lo que tiene un excelente rendimiento.
2La unidad de suministro de energía de frecuencia media IGBT adopta un tipo de circuito que conecta el condensador con el inductor en forma conectada en serie, debido al inversor de frecuencia y al modo de regulación de potencia,el puente rectificador está en un estado no controlado con un factor de potencia superior a 0.97 y los armónicos son bajos durante el funcionamiento.
3En comparación con el tiristor, el transistor IGBT no sólo puede controlar la conducción, sino que también puede controlar su acción de apagado a voluntad, sin embargo,El tiristor debe apagarse pasivamente y necesitar tiempo para terminar esta acción., esto hace que el factor de potencia del inversor del tipo de transistor IGBT sea mucho más alto (≥ 97%) y el voltaje del horno mucho más alto también bajo el mismo voltaje de entrada ((380V), y el voltaje del inversor IGBT es de alrededor de 2800V,Sin embargo, el voltaje del inversor del tiristor tradicional es sólo 750V y máximo 800V, por lo que el voltaje del inversor es cuatro veces mayor que el del tipo tiristor, además, la pérdida de línea de cableado es baja y se puede ahorrar 15% de energía.
4En comparación con el tiristor tradicional, la potencia de salida constante es otra ventaja importante de la frecuencia de suministro de energía de media frecuencia IGBT y el sistema de inversor de potencia.la potencia de salida se mantiene aproximadamente constante durante todo el proceso de fundición sin verse afectada por la cantidad de materia prima dentro del horno o el grosor de la pared de revestimiento del horno.Para el sistema de suministro de energía de frecuencia media de tiristor tradicional, el proceso de calentamiento se ve afectado por el cambio de volumen de inducción magnética.La potencia de la fuente de alimentación del tiristor varía según el tiempo de fusión y el volumen de inducción magnéticaLa potencia aumenta gradualmente de un valor bajo a un valor alto, lo que reduce la utilización de la capacidad del transformador y aumenta los costes de producción. Desde este punto de vista, el tipo IGBT puede ahorrar energía en un 3% a 5% más o menos.
Ventaja adicional:
La tecnología de horno de frecuencia media IGBT de nueva generación es un tipo de tecnología de control que nuestra compañía se ha dedicado a investigar y desarrollar desde 2017,está en el nivel líder internacionalEsta tecnología se desarrolla sobre la base del módulo IGBT de quinta generación de Infineon y tiene una importancia revolucionaria.
| Lista de ventajas accesorias |
Ventajas accesorias descriptoína |
| Ventaja del módulo |
Ventaja del módulo. Las innovadoras tecnologías IGBT5 y XT de la alemana Infineon se aplicaron por primera vez para ampliar la conocida serie PrimePACK.la densidad de potencia del módulo aumenta en un 25% en comparación con la tecnología de cuarta generación (2012-2016), su vida útil se extiende a 10 veces más que antes y el rango de cobertura de corriente aumenta a 1800A/1700V.
|
| Ventaja de la unidad |
Ventaja de conducción - El producto principal del conductor SCALE-2, producido por la empresa suiza de conductores, tiene todas las funciones básicas del conductor.Plug and play IGBT driver de Power Integrations es una especie de controlador IGBT completo que se puede aplicar directamente y ya se ha combinado perfectamente con módulos IGBT específicosSe pueden aplicar a módulos IGBT de alta potencia y alta tensión con voltaje entre 600V y 6500V. Todos los controladores de enchufe y reproducción tienen funciones tales como suministro de energía CC/DC, protección contra cortocircuito,cierre activo , monitoreo de suministro de energía, y arranque suave, etc.
|
| Lista de ventajas accesorias |
Descripción de las ventajas accesorias |
| Ventajas de las ondas de filtro |
Ventaja de las ondas de filtro: la serie de condensadores de película delgada producida por la empresa alemana EPCOS Capacitor Company puede funcionar normalmente durante más de 100000 horas.El condensador de película delgada tiene muchas características excelentes y sus características principales son las siguientes:: no polaridad, alta impedancia de aislamiento, excelentes características de frecuencia (aplicables a un amplio rango de frecuencias) y baja pérdida media.
|
|
Tabla de control principal del DSP
(procesamiento digital de señales)
|
DSP (Procesamiento de señal digital) Tabla de control principal. La placa de control principal es el control nuclear del horno eléctrico de frecuencia media.Tiene ventajas tales como el control preciso y el rendimiento estable y la automatización, etc... Es investigado y desarrollado por nosotros mismos y su tecnología de protección única puede evitar el problema de que el módulo IGBT se dañará por completo si se daña alguna de sus partes.Se aplica la depuración programática., después de que el programa se introduce en el ordenador, no se cambiará más, por lo que la depuración es simple y estable.Su seguimiento automático de frecuencia y la función de regulación automática de frecuencia pueden garantizar que la frecuencia se mantenga en el punto de resonancia máximo. |
| Lista de ventajas accesorias |
Descripción de las ventajas accesorias |
| Ventajas de las placas de inversores |
la barra de autobús laminada con la misma tecnología que el tren eléctrico de unidades múltiples y los vehículos de nueva energía se aplica, tiene muchas ventajas como la alta fiabilidad y seguridad,inductancia más baja (especialmente en la aplicación de IGBT En el caso de los componentes eléctricos, la probabilidad de daños debido a una avería de tensión se reduce), la impedancia es más baja, la instalación es libre de errores y se realiza a medida. |
| Reactores eléctricos de autoenfriamiento y no acuáticos |
El reactor eléctrico de refrigeración automática y no acuática tiene ventajas tales como mantenimiento libre, refrigeración natural, núcleo circular de hierro con poca cantidad de calor generado, bajo ruido, larga vida útil,baja pérdida, ahorro de energía y protección del medio ambiente, además de que resuelve completamente el problema de quema de reactor eléctrico de conexión de agua de tipo antiguo causado por bloqueo.
|
